Связи


Связью (Link) называется семантическое соединение между объектами. В об-щем случае связь представляет собой экземпляр ассоциации (см. главы 5 и 10). Как показано на рис. 15.2, если два класса входят в ассоциацию, то между их экземплярами может наличествовать связь; если же между двумя объектами существует связь, один из них может посылать сообщения другому.

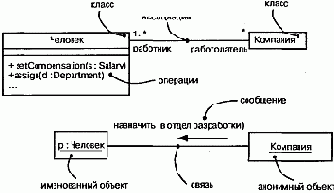

Рис. 15.2 Связи и ассоциации

Связь определяет путь, по которому один объект передает сообщения другому | (или самому себе). Чаще всего достаточно указать, что такой путь существует. Если вы хотите его подробно специфицировать, дополните соответствующую концевую точку связи одним из следующих стандартных стереотипов (см. главу 6 и "Приложение В"):

  • association - показывает, что соответствующий объект видим для ассоциации;
  • self - соответствующий объект видим, потому что является диспетчером для операции;
  • global - соответствующий объект видим, так как находится в объемлющей области действия;
  • local - соответствующий объект видим, поскольку находится в локальной области действия;
  • parameter - соответствующий объект видим, так как является параметром (примеры перечисленных выше стереотипов представлены в главе 18).

    Примечание: Поскольку связь является экземпляром ассоциации, при ее изображении можно использовать большую часть применимых к ассоциациям дополнений: имя, ролевое имя, навигацию и агрегирование. Однако кратность к связям не применима, поскольку они являются экземплярами ассоциации.
