Шаблоны классов


Шаблоном называется параметризованный элемент. В таких языках программирования, как C++ или Ada, предусмотрена возможность создавать шаблоны классов, определяющие семейства классов (можно задавать также шаблоны функций, определяющие семейства функций). Параметрами шаблона могут быть классы, объекты или значения. Шаблон нельзя использовать непосредственно; сначала его нужно инстанцировать, то есть конкретизировать. Процесс инстанцирова-ния - это связывание формальных параметров шаблона с фактическими. В результате из шаблона класса получается конкретный класс, с которым можно работать как с любым другим.

Чаще всего шаблоны классов используют при описании контейнеров, чтобы затем инстанцировать их для хранения конкретных элементов, - такой подход делает их безопасными по отношению к типам. Например, в нижеприведенном фрагменте кода на языке C++ объявляется параметризованный класс Map (Карта).

template&ltclass Item, class Value, int Buckets&gt class Map { public: virtual Boolean bind (const Item&, const Value&); virtual Boolean isBound (const Items) const; . . . };

Затем можно инстанцировать этот шаблон для отображения объектов класса Customer (Клиент) на объекты класса Order (Заказ):

m : Map &ltCustomer, Order, 3>

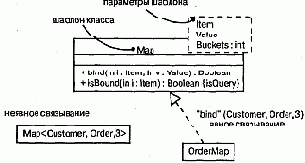

Язык UML также позволяет моделировать шаблоны классов (базовые свойства классов обсуждаются в главе 4). Как видно из рис. 9.7, такой класс изображается в точности как обычный, но в верхнем правом углу его пиктограммы находится дополнительная ячейка, нарисованная пунктиром; в ней перечислены параметры шаблона.


Рис. 9.7 Шаблоны классов

На данном рисунке показано также, что моделировать инстанцирование шаблона класса можно двумя способами. Во-первых - неявно, для чего требуется объявить класс, имя которого обеспечивает связывание. Во-вторых, можно явным образом определить зависимость (см. главы 5 и 10) со стереотипом bind (см. главу 6), показывающую, что источник инстанцирует целевой шаблон с заданными фактическими параметрами.
