Содержащее комментарий примечание не оказывает


Содержащее комментарий примечание не оказывает влияния на семантику, то есть не изменяет структуру модели. Поэтому примечания, наряду с ограничениями, используются для специфицирования таких элементов, как требования, наблюдения, обзоры и пояснения.
Примечание может содержать любые сочетания текста и графики. Если позволяет реализация, можно включить в примечание гиперссылку на Web-страницу, связать его с другим документом либо встроить в него. Таким образом UML можно использовать для организации всех артефактов, создаваемых или используемых в процессе разработки, как показано на рис. 6.3. Примечание можно присоединять не только к одному, но и к нескольким элементам с помощью зависимостей (см. главу 5).

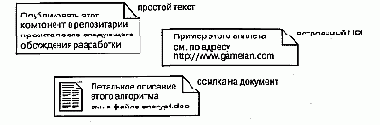

Рис. 6.3 Примечания
Примечание: В UML определен один стандартный стереотип, прилагаемый к примечаниям, - требования (Requirements). Так именуется распространенная категория примечаний, используемая для формулирования обязанностей или обязательств
