Мигрирующие объекты


Во многих рапределенных системах компоненты и объекты не меняют свое положение после начального развертывания. На протяжении всего жизненного цикла - от создания до уничтожения - они остаются на том узле, где родились. Однако встречаются категории распределенных систем, в которых различные сущности перемещаются, в основном по двум причинам.

Во-первых, объекты мигрируют, чтобы приблизиться к актерам и другим объектам, с которыми они должны кооперироваться для лучшего выполнения работы. Например, в глобальной системе грузового пароходства имеются объекты, представляющие суда, контейнеры и декларации судового груза, которые перемещаются из одного узла в другой, следуя за своими физическими прообразами. Если судно находится в Гонконге, то для улучшения локальности ссылок разумно переместить объекты, представляющие судно, находящиеся на нем контейнеры и его грузовую декларацию в узел в Гонконге. А когда судно направляется в Сан-Диего, то все эти объекты следуют за ним.

Во-вторых, объекты мигрируют из-за отказа узла (или соединения) либо с целью сбалансировать нагрузки между разными узлами. Например, в системе управления воздушным транспортом нельзя допустить, чтобы отказ одного узла заблокировал работу всей национальной сети. Поэтому отказоустойчивые системы такого типа перемещают все элементы на другие узлы. При этом, возможно, пострадают производительность и пропускная способность, но будет сохранена безопасность функционирования. Аналогичным образом в системах, ориентированных на работу в Web-среде, где возможен непредсказуемый рост пиковой нагрузки, часто предусматриваются механизмы автоматической балансировки загрузки, возможно за счет перемещения компонентов и объектов на недогруженные узлы.

Решение о том, как перемещать объекты в системе, вызывает еще больше сложностей, чем планирование простого статического распределения, поскольку с миграцией связан ряд трудноразрешимых задач синхронизации и сохранения идентичности.

Моделирование миграции объектов осуществляется так:


  • Выберите механизм (см. главу 28) физической транспортировки объектов между узлами.
  • Представьте на диаграмме размещение объекта в узле, явно указав его поло жение с помощью помеченного значения.
  • С помощью стереотипных сообщений become и copy (см. главу 13) изобра зите перемещение объекта на новый узел.
  • Рассмотрите вопросы синхронизации (сохранение корректности состояния клонированных объектов) и идентичности (сохранение имени объекта при его перемещении).

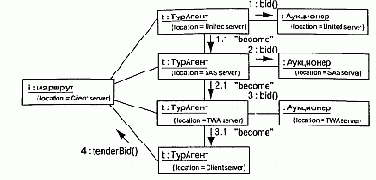

    На рис. 23.6 приведена диаграмма кооперации (см. главу 18), моделирующая миграцию Web-агента, который перемещается между узлами, собирая информацию и торгуясь за ресурсы с целью автоматически найти минимальную стоимость билета. Точнее, на этой диаграмме показан экземпляр (с именем t) класса ТурАгент, мигрирующий с одного сервера на другой. По пути этот объект взаимодействует с анонимными экземплярами класса Аукционер на каждом узле и в конце концов доставляет результат торгов объекту Маршрут, который расположен на узле Client server.


    Рис. 23.6 Моделирование мигрирующих объектов
